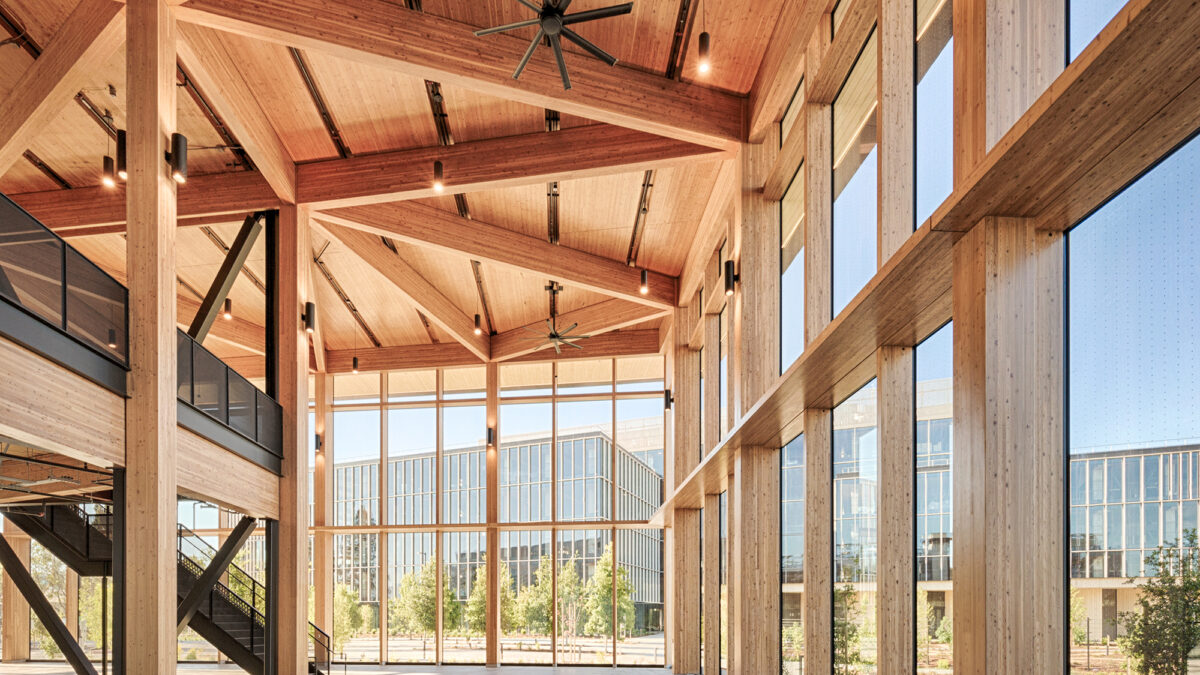

Cinco esquemas estructurales para un edificio en Mass Timber
El principio de Pareto, o regla del 80/20, plantea que una pequeña proporción de decisiones genera la mayor parte del impacto.
En el diseño estructural con madera maciza (mass timber), esta idea se cumple con claridad: definir el esquema estructural adecuado representa una parte mínima del esfuerzo inicial, pero determina la eficiencia, el costo y la viabilidad del proyecto.
A continuación, se presentan los cinco esquemas estructurales más utilizados en mass timber, con sus principales características, ventajas, desafíos y contextos de aplicación.

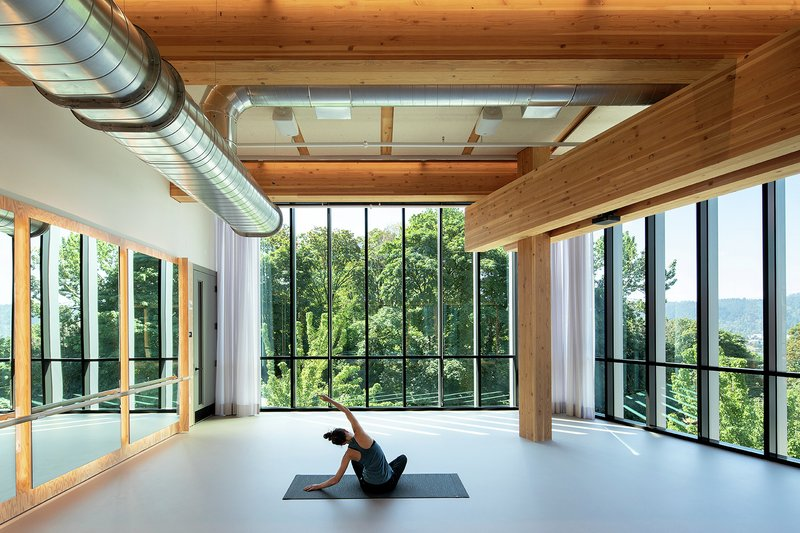

1. Sistema Post & Beam: la retícula estructural clásica
El sistema Post & Beam —columna y viga— es el más utilizado en edificios de madera. Consiste en una retícula de columnas y vigas, generalmente fabricadas en madera laminada encolada (Glulam), sobre la cual apoyan losas de paneles CLT, NLT o DLT.
Características principales:
Puede configurarse como un sistema unidireccional (vigas en un solo sentido) o bidireccional (vigas principales y secundarias).
Los paneles actúan como diafragmas horizontales para resistir cargas gravitatorias y transmitir esfuerzos de diafragma.
El espesor del panel depende de las cargas de servicio, la rigidez, las vibraciones y los requisitos de resistencia al fuego.
Aplicaciones típicas:
Oficinas, edificios institucionales, universidades, centros culturales y viviendas en altura.
Ventajas:
Sistema modular y repetitivo.
Gran adaptabilidad a distintos programas arquitectónicos.
Desafíos:
Coordinación entre vigas, instalaciones y cielorrasos.
Transiciones estructurales con núcleos de rigidez o zonas no modulares.

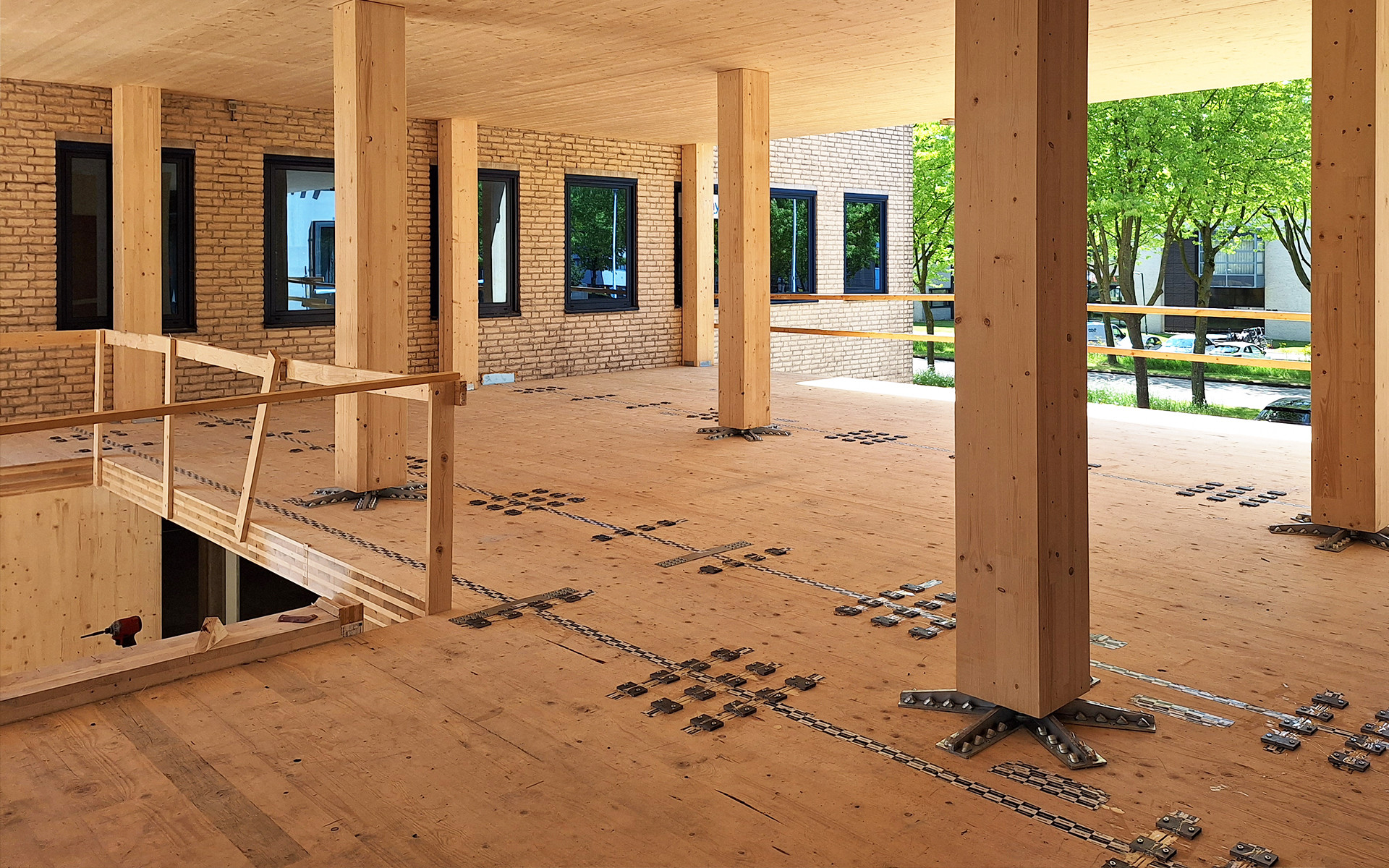

2. Sistema Post & Plate: estructura sin vigas
El sistema Post & Plate elimina las vigas y permite que los paneles de CLT trabajen en dos direcciones, comportándose como una losa bidireccional similar a la de hormigón armado. Los paneles se apoyan directamente sobre columnas.
Características principales:
Reducción del número de elementos estructurales.
Menor altura entre pisos, lo que optimiza la envolvente y el volumen edificado.
Requiere uniones precisas entre paneles para asegurar la transferencia bidireccional de cargas.
Aplicaciones típicas:
Edificios de oficinas, residencias estudiantiles y hoteles.
Ventajas:
Imagen arquitectónica limpia y continua.
Montaje más rápido y menor interferencia con las instalaciones.
Desafíos:
Mayor control sobre deformaciones y uniones.
Exige un diseño detallado para asegurar continuidad estructural y control de vibraciones.
3. Sistema de muros portantes: eficiencia repetitiva
En este esquema, las cargas se transmiten a través de muros estructurales en lugar de columnas. Los muros pueden ser de CLT o de entramado ligero (light-frame), dependiendo de la escala y el tipo de proyecto.
Características principales:
Los muros trabajan en conjunto con losas horizontales, conformando un sistema tipo caja.
Ideal para configuraciones repetitivas y modulares.
Aplicaciones típicas:
Viviendas multifamiliares, hoteles y edificios residenciales de 4 a 6 niveles.
Ventajas:
Rapidez de montaje.
Buena integración con sistemas modulares o prefabricados.
Eficiencia estructural en proyectos repetitivos.
Desafíos:
Menor flexibilidad para redistribuir espacios interiores.
Requiere refuerzos locales para aberturas o modificaciones posteriores.

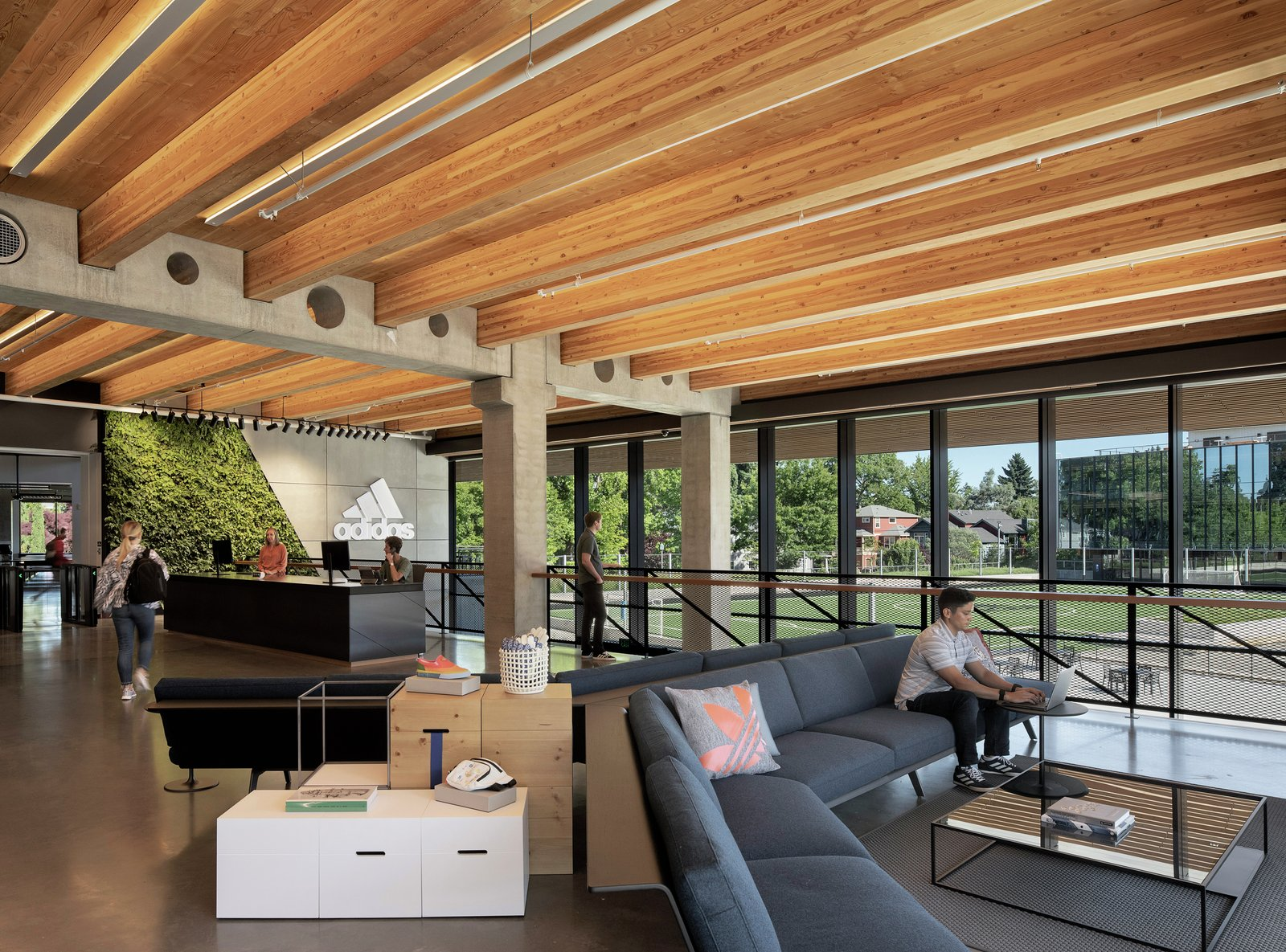

4. Sistemas híbridos: combinar materiales para optimizar el diseño
Los sistemas híbridos combinan madera con acero, hormigón u otros materiales, aunque cada uno actúa de manera independiente dentro del conjunto estructural.
Ejemplos comunes:
Muros portantes de acero liviano (steel frame) con losas de CLT.
Núcleos de hormigón con estructura de madera en los perímetros.
Vigas y columnas metálicas que soportan paneles de madera laminada.
Aplicaciones típicas:
Edificios de mediana y gran altura, proyectos que requieren mayor rigidez lateral o protección contra fuego.
Ventajas:
Aprovecha las fortalezas de cada material.
Permite mayores luces y esbeltez.
Ofrece libertad arquitectónica y flexibilidad de diseño.
Desafíos:
Mayor complejidad en la coordinación entre materiales y gremios.
Detallado preciso de las conexiones madera-acero y madera-hormigón.
Diferentes ritmos de obra y tolerancias.
5. Sistemas compuestos: materiales que trabajan como una unidad
A diferencia del híbrido, el sistema compuesto busca que los materiales actúen como un solo elemento estructural. El ejemplo más representativo es el Timber-Concrete Composite (TCC).
Timber-Concrete Composite (TCC):
Consiste en una losa compuesta por un panel de CLT unido mediante conectores a una capa de hormigón. El CLT trabaja a tracción, mientras que el hormigón trabaja a compresión, logrando un comportamiento solidario altamente eficiente.
Otros ejemplos:
Cerchas mixtas con cordones de Glulam y diagonales de acero.
Paneles tipo “sándwich” de madera con acero o concreto.
Aplicaciones típicas:
Edificios de oficinas, viviendas colectivas o estructuras donde se requiere alta rigidez y aislamiento acústico.
Ventajas:
Excelente desempeño estructural y reducción de flechas.
Mejora del comportamiento acústico y vibracional.
Desafíos:
Mayor complejidad constructiva.
Necesidad de un control estricto en la ejecución de los conectores y la adherencia entre materiales.
Diseñar con eficiencia desde la estructura
Seleccionar el esquema estructural adecuado es una de las decisiones más relevantes en un proyecto mass timber.
Siguiendo el principio de Pareto, invertir tiempo en el 20 % de las decisiones iniciales —la modulación, la retícula y la interacción entre materiales— puede generar el 80 % de los beneficios en costo, tiempo y sostenibilidad.
Los cinco sistemas aquí descritos —Post & Beam, Post & Plate, Muros portantes, Híbridos y Compuestos— representan distintas estrategias para equilibrar diseño, desempeño y eficiencia constructiva.
La clave está en entender el contexto, las cargas y las metas del proyecto, y diseñar desde el inicio con una visión integrada entre arquitectura, ingeniería y prefabricación.
